何谓涟波噪声？该如何量测？

Ans

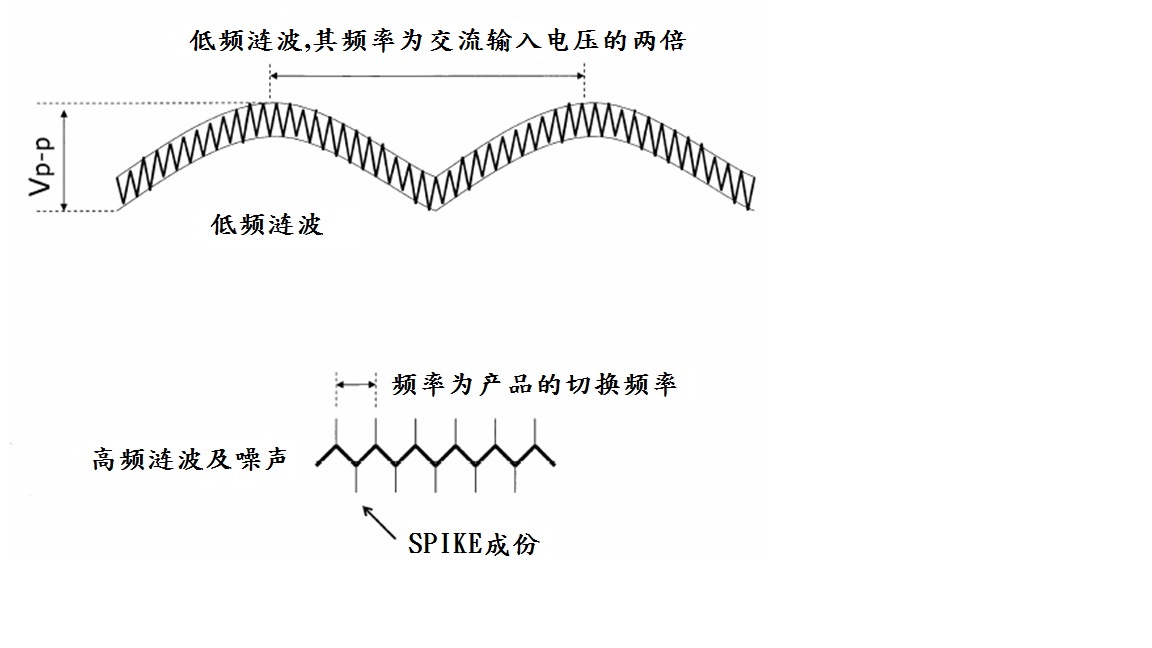

S.P.S.在输出直流电压上所含有的交流成分，其波形如下：

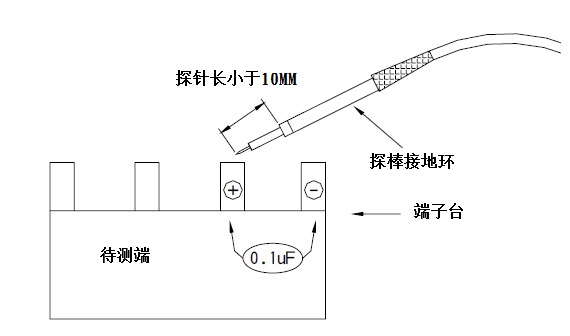

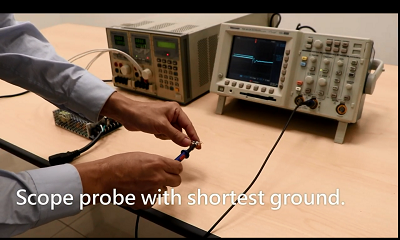

在S.P.S.涟波噪声中含有2 种成分，一是交流输入电压的倍频频率，另一为S.P.S.本身的切换频率。由于是高频噪声，在量测时，示波器带宽应设在20MHz，且探棒应以最短距离来量测;并在待测端加一小电容(0.1uF)来滤除噪声干扰，如下图所示。
